Durante la producción de ácido sulfúrico, se genera una gran cantidad de energía térmica durante la combustión de azufre y la conversión de dióxido de azufre. ¿Cómo se puede recuperar este calor y convertirlo en energía utilizable?
La recuperación de calor residual es una parte importante del diseño del sistema de producción de ácido sulfúrico. En lugar de liberar calor de proceso a alta-temperatura directamente, el sistema utiliza calderas, intercambiadores de calor y equipos de generación de vapor para transferir energía térmica en vapor utilizable. Esta energía recuperada puede respaldar los servicios públicos de la planta, reducir la demanda de energía externa y mejorar la integración general del proceso.
Un sistema de recuperación de calor diseñado adecuadamente requiere coordinación entre el control de la temperatura de combustión, el enfriamiento del gas, la generación de vapor y la utilización del calor del proceso. La selección del equipo de recuperación, los parámetros operativos y el método de integración afecta directamente la estabilidad del sistema de producción.
Comprensión de la recuperación de calor residual en la producción de ácido sulfúrico
El proceso de producción de ácido sulfúrico incluye varias reacciones a alta-temperatura. La primera fuente importante de calor proviene de la combustión de azufre.
Se pulveriza azufre líquido en el horno de azufre y reacciona con el aire seco para generar dióxido de azufre (SO₂). Esta reacción de combustión produce gas a alta-temperatura, con temperaturas de salida que normalmente alcanzan alrededor de 1000 grados.
En lugar de permitir que este calor se pierda, el gas pasa a través de una caldera de recuperación. La caldera transfiere calor del gas de proceso al agua, generando vapor mientras reduce la temperatura del gas antes de ingresar a la sección de conversión.
La segunda fuente de calor proviene de la conversión catalítica. Durante la oxidación del SO₂ a trióxido de azufre (SO₃), la reacción libera calor adicional. Los intercambiadores de calor y economizadores se utilizan en diferentes etapas de conversión para controlar la temperatura del gas y recuperar energía térmica.
Un sistema completo de recuperación de calor normalmente incluye:
Estos componentes trabajan juntos para recuperar calor de diferentes etapas del proceso y proporcionar vapor para el funcionamiento de la planta.
Proceso principal de recuperación de calor residual
1. Generación de gas a alta-temperatura
El proceso comienza con la combustión de azufre.
El azufre fundido ingresa al horno de azufre y reacciona con el oxígeno del aire seco:
La reacción produce una corriente de gas a alta-temperatura que contiene SO₂. La temperatura del gas de combustión debe reducirse antes de ingresar al convertidor catalítico porque el catalizador requiere condiciones de operación controladas.
2. Transferencia de calor a través de una caldera de calor residual
El gas SO₂ de alta-temperatura ingresa a la caldera de calor residual.
Dentro de la caldera, el calor se transfiere del lado del gas al lado del agua. La temperatura del gas de proceso disminuye, mientras que el agua absorbe energía térmica y se convierte en vapor.
En proyectos industriales de ácido sulfúrico, las calderas de calor residual se diseñan según:
- Temperatura del gas
- Caudal de gas
- Requisitos de presión de vapor
- Capacidad de la planta
Por ejemplo, un sistema de producción de ácido sulfúrico puede utilizar una configuración de caldera de calor residual de 4,2 MPa para recuperar el calor de la combustión y generar vapor para su uso posterior.
3. Sobrecalentamiento y utilización del vapor
El vapor generado puede contener humedad y requerir calentamiento adicional.
El vapor pasa a través de sobrecalentadores donde la energía térmica adicional aumenta la temperatura del vapor.
Se puede suministrar vapor sobrecalentado a:
- Sistemas de servicios públicos de planta.
- Requisitos de calefacción
- Equipo mecanico
- Redes de vapor externas
En algunos proyectos, el vapor recuperado pasa a formar parte del sistema general de gestión energética de la instalación química.
4. Recuperación de calor durante la conversión
Después de la recuperación del calor de la combustión, el gas SO₂ ingresa al convertidor.
La reacción catalítica:
libera energía térmica adicional.
Se instalan intercambiadores de calor entre las etapas catalíticas para controlar la temperatura de reacción y recuperar calor.
La energía recuperada se puede utilizar para:
- Ajustar la temperatura del gas entrante
- Mejorar el equilibrio térmico
- Apoyar la producción de vapor.
La combinación de recuperación de calor de combustión y recuperación de calor de conversión mejora la utilización de energía de todo el proceso de producción.
Factores clave que afectan el diseño del sistema de recuperación de calor residual
Control de temperatura del proceso
El control de la temperatura es fundamental porque tanto la combustión como la conversión catalítica requieren rangos operativos específicos.
Si la temperatura del gas es demasiado alta, la tensión del equipo puede aumentar. Si la temperatura es demasiado baja, la eficiencia de la reacción catalítica puede disminuir.
El sistema de recuperación debe equilibrar la eliminación de calor y los requisitos del proceso.
Requisitos de vapor
Diferentes proyectos tienen diferentes demandas de vapor.
Durante el diseño de ingeniería, los proveedores deben evaluar:
- Presión de vapor requerida
- Consumo de vapor
- Fuentes de calor disponibles
- Conexión con sistemas de servicios públicos existentes.
El sistema de vapor debe coincidir con el objetivo de producción y la estructura energética de la fábrica.
Selección de materiales del equipo
Los gases de alta-temperatura y las condiciones ácidas crean desafíos para los materiales de los equipos.
El diseño debe considerar:
- Temperatura de funcionamiento
- Composición del gas
- Condiciones de corrosión
- Estrés mecánico
La selección adecuada de materiales ayuda a mantener la confiabilidad del equipo durante el funcionamiento continuo.
Integración del sistema
La recuperación de calor residual no es una unidad independiente. Debe estar integrado con:
- Sistema de combustión de azufre.
- Sección de conversión
- Red de intercambio de calor
- sistema de vapor
- Sistema de control automático
Se requiere un enfoque de ingeniería completo para garantizar la coordinación entre las diferentes unidades de proceso.

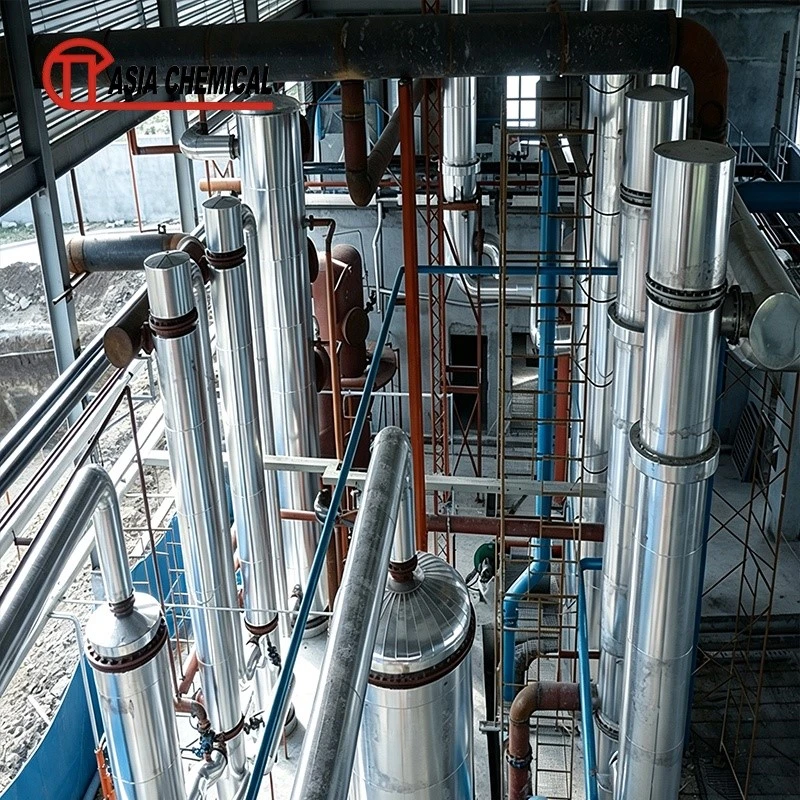

Asia Chemical Engineering Co., Ltd Soluciones de recuperación de calor residual
Asia Ingeniería Química Co., Ltdproporciona soluciones de ingeniería química para proyectos de producción industrial, incluido el diseño de procesos, integración de equipos y soporte técnico.
Para proyectos de plantas de ácido sulfúrico, la empresa se centra en la integración de sistemas de combustión de azufre, conversión catalítica, absorción y recuperación de calor residual.
El equipo de ingeniería evalúa los requisitos del proyecto, incluyendo:
- Capacidad de producción
- Objetivo de generación de vapor
- Especificaciones de materia prima
- Condiciones de utilidad
- Disposición de la planta
La empresa proporciona planificación técnica para sistemas de recuperación de calor residual, incluida la selección de equipos, conexión de procesos y diseño de utilización de energía.
La solución cubre la coordinación de equipos clave, como calderas de calor residual, intercambiadores de calor, sistemas de vapor y unidades de control de procesos. A través del análisis de ingeniería y la integración de sistemas, Asia Chemical Engineering Co., Ltd ayuda a los clientes a desarrollar sistemas de producción que combinan el procesamiento químico con la recuperación de energía.
Conocimiento de la industria: por qué la recuperación del calor residual es importante en el diseño de plantas químicas
El consumo de energía es un factor importante en el funcionamiento de una planta química. Los sistemas de producción tradicionales suelen liberar-gases a alta temperatura después de las reacciones, lo que provoca una pérdida de energía térmica.
La recuperación de calor residual cambia este enfoque al tratar el calor del proceso como una fuente de energía utilizable.
En la producción de ácido sulfúrico, la combustión del azufre y las reacciones de oxidación generan calor de forma natural. Mediante la instalación de equipos de recuperación, esta energía térmica se puede convertir en vapor en lugar de descargarse.
Los beneficios de la recuperación de calor incluyen:
- Mejor utilización de la energía del proceso
- Reducción de la demanda de suministro externo de vapor.
- Mejora del equilibrio energético general de la planta.
- Menores requisitos de energía operativa
Al diseñar una nueva planta química, los ingenieros suelen considerar la recuperación de calor durante la etapa inicial de diseño del proceso en lugar de agregarlo después de la construcción. La integración temprana permite una mejor disposición de los equipos, diseño de tuberías y planificación de servicios públicos. Se espera que los futuros proyectos de plantas químicas se centren más en la integración energética, la optimización de procesos y la gestión de emisiones. La recuperación del calor residual seguirá siendo una consideración de ingeniería importante para las instalaciones de producción de ácido sulfúrico.
Preguntas frecuentes
1. ¿Cuál es el objetivo de la recuperación del calor residual en una planta de ácido sulfúrico?
La recuperación de calor residual captura la energía térmica generada durante la combustión de azufre y la conversión de SO₂ y luego la convierte en vapor utilizable.
2. ¿Qué equipo se utiliza para la recuperación del calor residual?
El equipo principal incluye calderas de calor residual, tambores de vapor, sobrecalentadores, economizadores e intercambiadores de calor.
3. ¿Cuánto vapor se puede generar a partir del calor recuperado?
La producción de vapor depende de la capacidad de la planta, el diseño del proceso, las condiciones de la fuente de calor y los requisitos de presión del vapor. Un proyecto específico necesita cálculos de ingeniería.
4. ¿Por qué es importante el control de la temperatura en los sistemas de recuperación de calor?
El proceso requiere temperaturas controladas para la combustión, la conversión catalítica y la protección del equipo. Los equipos de recuperación de calor deben equilibrar la transferencia de energía y las condiciones del proceso.
5. ¿Se pueden personalizar los sistemas de recuperación de calor residual?
Sí. El sistema se puede diseñar de acuerdo con la capacidad de producción, la demanda de vapor, las condiciones del sitio y los sistemas de servicios públicos existentes.
